Warum spart ein Aero-Rahmen bei 40 km/h bis zu 20 Watt ein?

Jeder leistungsorientierte Radsportler kennt die magische Zahl: 40 km/h. Ab dieser Geschwindigkeit wird der Kampf gegen den unsichtbaren Feind, den Luftwiderstand, zur dominanten Herausforderung. Hersteller werben mit beeindruckenden Zahlen, allen voran der Versprechung einer Einsparung von bis zu 20 Watt allein durch einen aerodynamisch optimierten Rahmen. Viele Athleten fokussieren sich daher auf einzelne Aspekte wie möglichst leichte Bauteile oder Laufräder mit dem höchsten Felgenprofil, in der Hoffnung, sich den entscheidenden Vorteil zu erkaufen. Doch dieser Ansatz greift zu kurz.

Die Wahrheit ist, dass diese 20 Watt kein isoliertes Ergebnis eines einzelnen Bauteils sind. Sie sind die Summe einer Kette von physikalischen Interaktionen, ein hart erkämpfter Sieg in der Strömungsmechanik. Die wahre Kunst der Aerodynamik liegt nicht im Addieren von „schnellen“ Teilen, sondern im Verständnis des Fahrrads und des Fahrers als ein einziges, untrennbares aerodynamisches System. Ein falsch platziertes Detail kann die Vorteile eines teuren Rahmens zunichtemachen, während eine optimierte Sitzposition mehr Gewinn bringen kann als jedes Carbon-Upgrade.

Aber was, wenn die wahre Quelle der Geschwindigkeit nicht allein in der Form des Rahmens liegt, sondern darin, wie diese Form die Luftströmung über das gesamte System hinweg kontrolliert und beruhigt? Dieser Artikel taucht tief in die Welt der Strömungsdynamik ein. Wir werden analysieren, warum bestimmte Rohrformen funktionieren, wie Seitenwind zur grössten Herausforderung wird und wie Sie selbst ohne Windkanal überprüfen können, ob Ihre Optimierungen tatsächlich einen Unterschied machen. Es ist an der Zeit, über die reinen Marketing-Zahlen hinauszuschauen und die Physik hinter der Geschwindigkeit zu verstehen.

Um die komplexen Zusammenhänge der Aerodynamik am Fahrrad vollständig zu erfassen, gliedert sich dieser Artikel in mehrere Schlüsselbereiche. Vom grundlegenden Design der Rahmenrohre über das Handling bei Wind bis hin zur entscheidenden Frage des Gewichts im Vergleich zur Aerodynamik werden wir die entscheidenden Faktoren beleuchten.

Warum sind Kammtail-Profile (abgeschnittene Tropfenform) der Standard moderner Rahmen?

Die Dominanz des Kammtail-Profils, einer an der Hinterkante abrupt abgeschnittenen Tropfenform, ist kein Zufall, sondern eine brillante Antwort auf die Gesetze der Strömungsmechanik. Während eine klassische runde Rohrform die Luftströmung abrupt trennt und massive, energiezehrende Verwirbelungen (Druckwiderstand) hinter sich erzeugt, führt die lange, schlanke Tropfenform die Luft sanft wieder zusammen. Doch eine vollständige Tropfenform wäre für ein Fahrrad unpraktisch schwer und extrem seitenwindanfällig. Hier kommt die Genialität des Kammtail-Designs ins Spiel, denn laut Windkanal-Messungen können Aero-Rahmen zwischen 10 bis 20 Watt im Vergleich zu klassischen Rundrohrmodellen einsparen.

Das Profil „täuscht“ die Luft. Die Strömung folgt der vorderen Rundung und fliesst über die parallelen Seiten, als ob die vollständige Tropfenspitze noch vorhanden wäre. Durch die scharfe Abrisskante am Ende entsteht zwar ein kleiner Unterdruckbereich, aber dieser ist deutlich kontrollierter und kleiner als der massive Wirbelschlepp eines runden Rohrs. Dieses Prinzip reduziert den Druckwiderstand drastisch, ohne die Nachteile einer langen Spitze in Kauf nehmen zu müssen. Der deutsche Ingenieur Wunibald Kamm, dessen Forschungen aus den 1930er-Jahren die Grundlage legten, formulierte es treffend:

Ein hinten beziehungsweise oben ‚gekürzter‘ Tropfen weist nur einen wenig höheren Luftwiderstand auf als die ungekürzte Variante, spart aber ‚Material‘ und damit auch Gewicht.

– Wunibald Kamm, historische aerodynamische Forschung

Das Kammtail-Profil ist somit der perfekte Kompromiss: Es bietet nahezu die aerodynamische Effizienz einer idealen Tropfenform, ist aber gleichzeitig leichter, steifer und deutlich weniger anfällig für Seitenwind. Es minimiert den Strömungsabriss und die damit verbundenen Energieverluste auf eine Weise, die mit anderen Formen kaum zu erreichen ist.

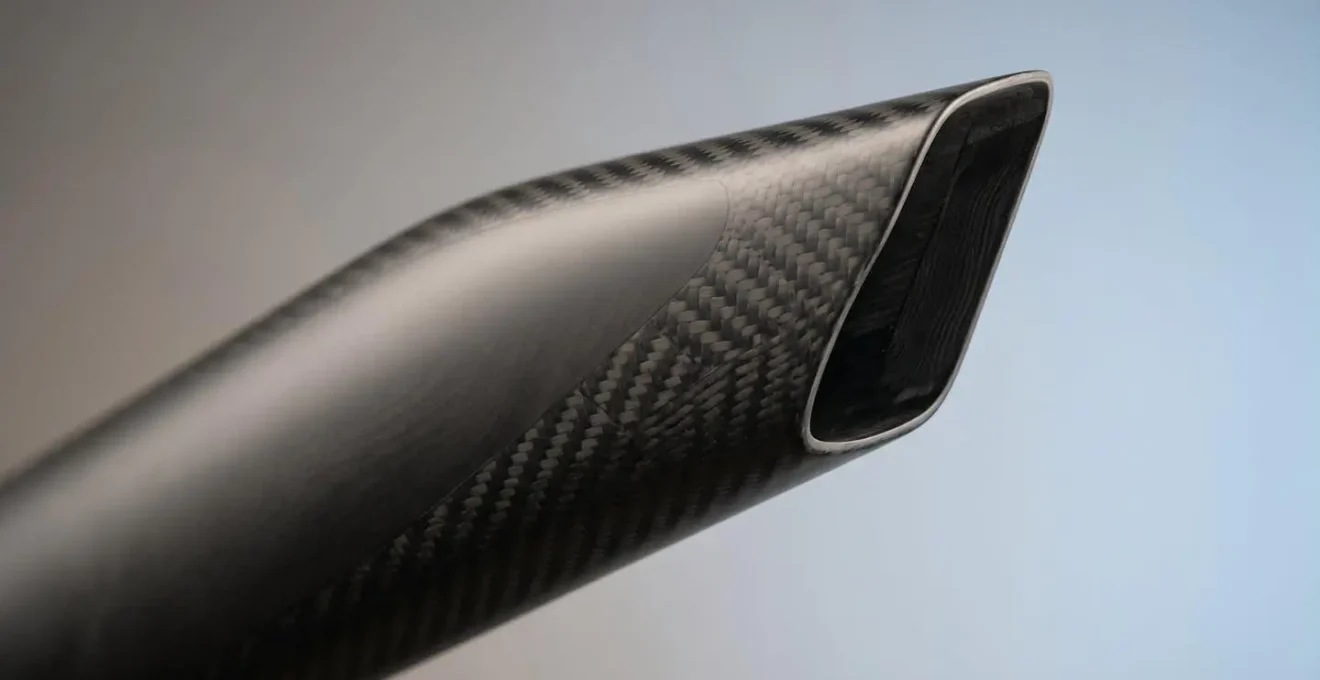

Die Visualisierung des Luftstroms zeigt deutlich, wie die abgeschnittene Form die Luft dazu zwingt, einen „virtuellen“ Schwanz zu bilden, was die Nachlaufzone minimiert. Diese elegante Lösung ist der Grund, warum sich das Kammtail als Goldstandard im modernen Rahmenbau durchgesetzt hat und die Basis für die versprochenen Watt-Einsparungen bildet.

Wie beherrschen Sie ein Aero-Rad bei böigem Seitenwind ohne in den Graben zu fahren?

Die grösste Angst vieler Fahrer vor Aero-Rädern und insbesondere vor Hochprofilfelgen ist der Kontrollverlust bei böigem Seitenwind. Ein plötzlicher Windstoss kann am Vorderrad ein starkes Lenkmoment erzeugen, das den Fahrer von seiner Linie abbringt. Dieses Phänomen entsteht, wenn die seitlich anströmende Luft (definiert durch den Gierwinkel) auf die grosse Seitenfläche der Felge trifft und einen Druckunterschied zwischen der Luv- (windzugewandt) und Leeseite (windabgewandt) erzeugt – ein Effekt, ähnlich dem eines Segels. Tatsächlich übernehmen Laufräder bei Seitenwind über 60 Prozent des gesamten Segeleffekts am Rad.

Moderne Aero-Laufräder begegnen diesem Problem jedoch mit hochentwickelten Felgenprofilen, die weit über eine simple, tiefe V-Form hinausgehen. Stattdessen werden abgerundete, U-förmige Profile verwendet, die den Strömungsabriss bei unterschiedlichen Gierwinkeln kontrollieren. Wie die Aerodynamik-Expertin Imke Oelerich erklärt, liegt das Geheimnis in der Sanftheit des Strömungsabrisses:

Entsprechen die Aerofelgen deines Laufrades höchsten Qualitätsansprüchen, dann sind diese idealerweise so gestaltet, dass das sogenannte Lenkmoment auch bei hohen Anströmwinkeln gering bleibt und der Strömungsabriss sehr sanft und gleichmässig erfolgt.

– Imke Oelerich, Artikel über Aerolaufräder

Anstatt dass die Strömung abrupt abreisst und ein plötzliches, starkes Lenkmoment verursacht, halten moderne Profile die Strömung länger an der Felge an. Der Abriss erfolgt graduell und vorhersehbar. Dies gibt dem Fahrer die entscheidenden Millisekunden, um zu reagieren und die Kontrolle zu behalten. Die richtige Körperhaltung ist dabei essenziell: Verlagern Sie Ihren Körperschwerpunkt nach unten, indem Sie die Arme im Unterlenker anwinkeln. Lehnen Sie das Rad leicht in den Wind und halten Sie den Lenker fest, aber nicht verkrampft. Eine vorausschauende Fahrweise, bei der man Lücken in Hecken oder zwischen Gebäuden antizipiert, hilft ebenfalls, auf plötzliche Böen vorbereitet zu sein.

Sind Aero-Räder zwangsläufig „bockhart“ und unkomfortabel auf langen Strecken?

Das Vorurteil, Aero-Räder seien für alles ausser perfekt asphaltierten Rennstrecken zu unkomfortabel, hält sich hartnäckig. Frühe Modelle opferten tatsächlich oft den Komfort auf dem Altar der Aerodynamik, mit überdimensionierten, steifen Rohren und einer aggressiven Geometrie. Doch die moderne Ingenieurskunst hat diesen Kompromiss längst überwunden. Heutige Top-Aero-Räder sind oft genauso komfortabel wie ihre auf Langstrecken ausgelegten Pendants. Wie es ein Fachbeitrag treffend formuliert: „Ein komfortables Rad kann schnell sein – und ein Aero-Rad muss nicht unkomfortabel sein.“

Der Schlüssel liegt in der gezielten Trennung von lateraler Steifigkeit (für die Kraftübertragung) und vertikaler Nachgiebigkeit (für den Komfort). Ingenieure nutzen komplexe Carbon-Layups und innovative Rahmenformen, um Vibrationen zu absorbieren, bevor sie den Fahrer erreichen. Ein herausragendes Beispiel hierfür ist das IsoFlow-System von Trek.

Neben solchen Rahmeninnovationen tragen auch andere Faktoren zum Komfort bei. Die Möglichkeit, breitere Reifen (bis zu 28 mm oder mehr) mit geringerem Luftdruck zu fahren, bietet ein enormes Plus an Dämpfung. Integrierte Cockpits werden ebenfalls so gestaltet, dass sie Mikrovibrationen absorbieren. Die Annahme, ein Aero-Rad sei per Definition unkomfortabel, ist somit veraltet. Die Herausforderung für den Käufer besteht darin, ein Modell zu finden, dessen Komfortkonzept zur eigenen Statur und zum bevorzugten Einsatzgebiet passt.

Die Trinkflasche am Unterrohr, die den ganzen Aero-Vorteil wieder zunichte macht

Sie haben Tausende von Euro in einen hochmodernen Aero-Rahmen investiert, dessen Rohrprofile im Windkanal auf jedes Watt optimiert wurden. Doch dann montieren Sie eine runde 0,75-Liter-Trinkflasche am Unterrohr und machen einen Teil dieses Gewinns zunichte. Eine runde Flasche wirkt wie ein massiver Störkörper in der sorgfältig gelenkten Luftströmung. Sie erzeugt einen abrupten Strömungsabriss und Verwirbelungen genau an der Stelle, an der die Luft eigentlich laminar am Rahmen entlanggleiten sollte. Der Leistungsverlust ist messbar: Schon eine 500ml Flasche am Unterrohr kostet etwa 1,5 Watt bei 40 km/h, bei 50 km/h steigt der Verlust auf fast 4 Watt an. Das ist oft ein Viertel des Gewinns, den der Aero-Rahmen überhaupt erst gebracht hat.

Dieses Detail illustriert perfekt das Prinzip des „aerodynamischen Systems“. Ein isoliert optimiertes Teil verliert seine Wirkung, wenn ein anderes, schlecht integriertes Teil die Gesamtperformance stört. Moderne Hersteller haben dieses Problem erkannt und entwickeln Rahmen und Zubehör als eine Einheit.

Für Fahrer, die nicht über ein solch integriertes System verfügen, gibt es dennoch bessere Alternativen als die klassische runde Flasche. Spezielle Aero-Trinkflaschen, die eine Kammtail-ähnliche Form aufweisen, können den Luftwiderstand deutlich reduzieren. Eine weitere, oft unterschätzte Option ist die Platzierung einer Flasche zwischen den Aero-Lenkeraufsätzen oder die Nutzung eines Trinksystems am Rücken. Jede dieser Lösungen zielt darauf ab, die kritische, saubere Strömung um das Hauptrahmendreieck so wenig wie möglich zu stören.

Wie validieren Sie Ihre Aero-Gewinne ohne Windkanal auf der Strasse?

Ein Windkanal bietet die präzisesten Messdaten, ist aber für die meisten Athleten unzugänglich und teuer. Glücklicherweise gibt es zuverlässige Methoden, um aerodynamische Veränderungen auch auf der Strasse zu validieren. Der Schlüssel dazu ist die rigorose Kontrolle von Variablen. Sie benötigen lediglich einen Leistungsmesser, eine möglichst windstille, flache und verkehrsarme Teststrecke sowie eine disziplinierte Herangehensweise. Das Ziel ist es, den CdA-Wert (Produkt aus Luftwiderstandsbeiwert und Stirnfläche) zu isolieren und Veränderungen messbar zu machen.

Die Methoden reichen von einfachen Ausrollversuchen bis hin zu komplexeren Softwareanalysen. Wichtig ist bei allen Tests, dass immer nur eine einzige Variable geändert wird – sei es die Sitzposition, der Helm, die Laufräder oder die Kleidung. Das Systemgewicht (Fahrer + Rad + Ausrüstung) muss konstant gehalten oder bei der Auswertung berücksichtigt werden. Konsistenz ist alles: gleiche Reifen, gleicher Reifendruck, gleiche Kleidung (bis auf das Testobjekt) und möglichst identische Wetterbedingungen.

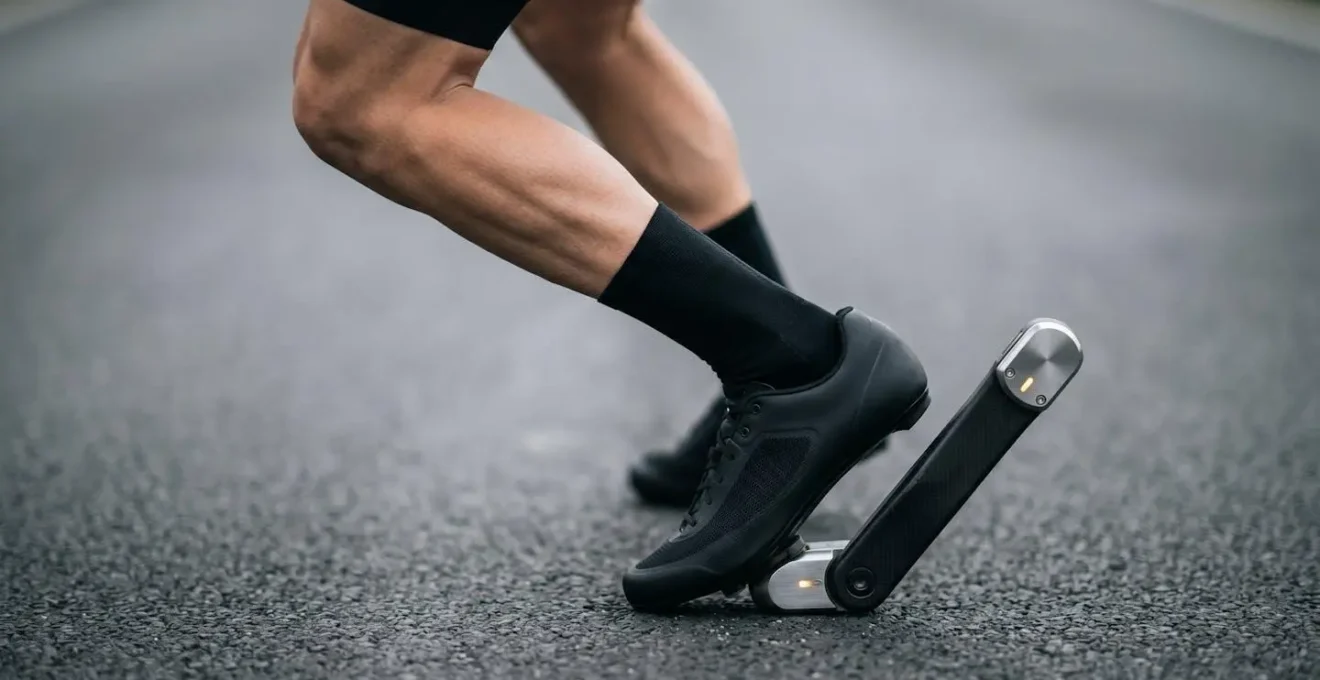

Ein Leistungsmesser ist das zentrale Instrument für verlässliche Strassentests. Er misst die eingebrachte Leistung (Watt), die notwendig ist, um die Widerstände – Rollwiderstand, Luftwiderstand und Steigungswiderstand – zu überwinden. Indem man bestimmte Variablen konstant hält (z.B. flache Strecke, gleiche Geschwindigkeit), kann man Rückschlüsse auf die Veränderung des Luftwiderstands ziehen.

Warum müssen Sie das Gewicht weit nach vorne verlagern, um das Vorderrad am Boden zu halten?

Auf einem Zeitfahrrad oder in einer aggressiven Aero-Position auf dem Rennrad ist die Gewichtsverlagerung nach vorne nicht nur eine Frage der Aerodynamik, sondern auch der Fahrstabilität und Kraftübertragung. Wenn ein Fahrer eine sehr flache, gestreckte Position einnimmt, verlagert sich der Körperschwerpunkt automatisch. Ohne eine entsprechende Anpassung der Radgeometrie würde dies zu einer übermässigen Belastung des Hinterrads und einer Entlastung des Vorderrads führen. Bei hohen Geschwindigkeiten kann dies gefährlich werden, da das Vorderrad an Grip verliert und anfälliger für das „Springen“ auf unebener Strasse wird.

Moderne Zeitfahrgeometrien erzwingen daher eine vordere Gewichtsposition. Dies hat mehrere physikalische Gründe. Erstens sorgt der erhöhte Anpressdruck auf dem Vorderrad für Fahrstabilität und präzises Lenkverhalten, insbesondere in schnellen Kurven und bei Seitenwind. Zweitens ermöglicht es diese Position, den Hüftwinkel des Fahrers zu öffnen. Wie Aerodynamik-Experten in einer Analyse moderner Zeitfahr-Geometrie feststellen, ist ein offenerer Hüftwinkel entscheidend, um in der tiefen Position effizient Kraft auf die Pedale zu bringen und die Atmung nicht zu behindern. Eine zu stark gekrümmte Hüfte würde die Leistung signifikant limitieren.

Das Ziel ist eine ausbalancierte Gewichtsverteilung, die sowohl aerodynamische Vorteile als auch eine optimale Biomechanik ermöglicht. Während bei einem klassischen Rennrad eine Verteilung von etwa 45% vorne zu 55% hinten angestrebt wird, kann diese bei einem reinen Zeitfahrrad noch weiter nach vorne rücken. Professionelle Bike-Fitter arbeiten akribisch daran, diese Balance zu finden. Es ist ein Kompromiss: zu viel Gewicht vorne kann die Arm- und Schultermuskulatur überlasten, zu wenig Gewicht vorne kompromittiert die Kontrolle.

Letztendlich dient die Verlagerung des Gewichts nach vorne dazu, das aerodynamische System „Fahrer-Rad“ zu stabilisieren. Sie ermöglicht es dem Fahrer, seine aggressive, aerodynamisch effiziente Haltung beizubehalten, ohne die Kontrolle über das Fahrzeug zu verlieren oder massive Leistungseinbussen durch eine ineffiziente Tretbewegung hinnehmen zu müssen. Es ist ein Paradebeispiel dafür, wie Geometrie, Biomechanik und Aerodynamik untrennbar miteinander verbunden sind.

Warum ist Aero ab 30 km/h wichtiger als 500g weniger Gewicht am Berg?

Die Debatte „Aero vs. Leichtgewicht“ ist ein Klassiker unter Radsportlern. Intuitiv fühlt sich ein leichtes Rad agil und schnell an, besonders am Berg. Doch die Physik ist unerbittlich: Während die zu überwindende Schwerkraft (abhängig vom Gewicht) in der Steigung linear zunimmt, wächst der Luftwiderstand mit dem Quadrat der Geschwindigkeit. Das bedeutet, dass schon bei relativ moderaten Geschwindigkeiten der Kampf gegen die Luft die weitaus grössere Leistung erfordert. Entgegen der landläufigen Meinung ist der Luftwiderstand bereits ab 18 km/h der grösste Einzelwiderstand auf flacher Strecke.

Die magische Grenze von 30 km/h ist ein guter Richtwert, ab dem die Aerodynamik endgültig die Oberhand gewinnt. Bei 40 km/h werden bereits etwa 80% der gesamten Leistung des Fahrers zur Überwindung des Luftwiderstands aufgewendet. Eine Gewichtsersparnis von 500 Gramm ist unter diesen Bedingungen fast vernachlässigbar. Die folgende Tabelle, basierend auf Daten aus Windkanaltests, verdeutlicht diesen Zusammenhang eindrucksvoll.

Was die Daten zeigen: Nur in sehr spezifischen Szenarien – nämlich bei steilen Anstiegen und relativ niedrigen Geschwindigkeiten, wie sie für Hobbyfahrer typisch sind – spielt die Gewichtsersparnis die dominante Rolle. Selbst Profis, die Anstiege mit über 25 km/h fahren, profitieren bis zu einer Steigung von etwa 7% mehr von einer besseren Aerodynamik als von einer leichten Gewichtsersparnis. Da die meisten Rennen und Ausfahrten nicht nur aus Kletterpartien bestehen, ist die Aerodynamik für die Gesamtzeit fast immer der entscheidendere Faktor. Ein Aero-Rad mag am Berg 20 Sekunden verlieren, gewinnt aber in der Ebene und in den Abfahrten mehrere Minuten zurück.

Wann lohnen sich 60mm Felgen wirklich und wann sind sie nur Show?

Laufräder mit 60 mm hohen Felgen sind ein beeindruckender Anblick und das Symbol für Geschwindigkeit. Sie bieten zweifellos einen aerodynamischen Vorteil, aber ihr Einsatz ist nicht pauschal für jeden Fahrer und jede Situation die beste Wahl. Der reale Gewinn hängt von einer Kette von Faktoren ab: der Geschwindigkeit, dem Fahrergewicht, den Windverhältnissen und vor allem der korrekten Abstimmung mit dem Reifen. Ein entscheidender, aber oft ignorierter Faktor ist die „105%-Regel“.

Der Aero-Experte Eric Helter bringt es auf den Punkt und betont, dass die Felge breiter sein muss als der Reifen, um die Luftströmung sauber zu führen. Ansonsten entsteht eine „Glühbirnenform“, bei der die Luft am breiteren Reifen turbulent wird, bevor sie die Felge überhaupt erreicht. In seinem Interview über Aero-Laufräder warnt er:

Eine Felge sollte mindestens 105% der Breite des montierten Reifens haben, um ihr volles aerodynamisches Potenzial zu entfalten. Eine teure 60-mm-Felge mit dem falschen Reifen kann langsamer sein als eine 45-mm-Felge mit dem perfekten Reifen.

– Eric Helter, Professor und Aero-Experte

Der Nutzen von Aero-Laufrädern wird zwar schon ab etwa 25 km/h messbar, aber der volle Vorteil von 60-mm-Felgen entfaltet sich erst bei höheren Geschwindigkeiten (typischerweise über 35-40 km/h). Für leichtere Fahrer kann die grosse Seitenfläche zudem zum Sicherheitsrisiko werden.

60-mm-Felgen lohnen sich also wirklich für schwere, kraftvolle Fahrer, die regelmässig hohe Geschwindigkeiten in flachem bis welligem Terrain fahren und die Laufräder mit den passenden Reifen kombinieren. Für leichtere Fahrer oder in sehr windigen oder bergigen Regionen sind sie oft mehr Show als ein echter, nutzbarer Geschwindigkeitsvorteil. Die Wahl der Felgenhöhe ist somit eine sehr persönliche Entscheidung, die auf dem eigenen Gewicht, der Kraft und dem Haupteinsatzgebiet basieren sollte.

Bevor Sie also in das nächste teure Upgrade investieren, sollten Sie eine systematische Analyse Ihres gesamten aerodynamischen Systems durchführen – beginnend mit dem grössten Faktor: Ihrer eigenen Sitzposition und Ausrüstung.
